防爆粉体负压气力输送系统

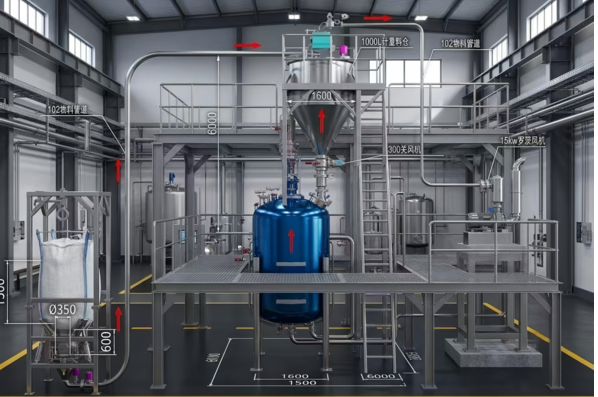

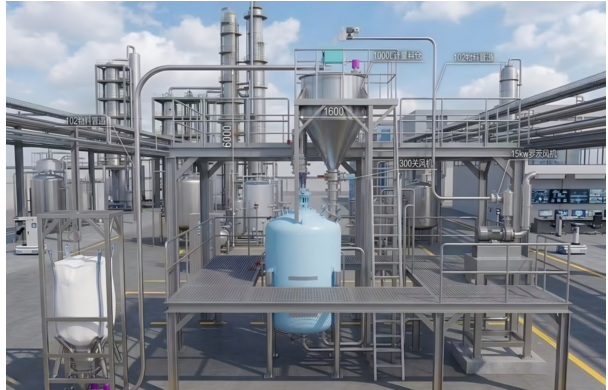

在化工、医药、食品及新能源等行业中，粉体物料的输送需兼顾效率、安全性与防爆要求。传统的机械输送易产生粉尘泄漏与静电风险，而负压气力输送凭借其密闭性、低能耗、高自动化的特点成为理想选择。本文针对防爆场景需求，解析由吨袋拆包机、小袋拆包机、连续式真空上料机、罗茨风机、缓存/计量/受料料仓及PLC控制系统组成的集成化输送方案。

一、系统组成与工作原理

1. 防爆型吨袋/小袋拆包机

* 功能：实现大/小袋装粉体的无尘拆包与初步投料。

* 防爆设计：

- 材质：设备外壳与工具采用不锈钢+防静电涂层，避免摩擦火花；

- 结构：集成防爆振动器与除尘接口，拆包时自动吸附逸散粉尘；

- 安全装置：氮气惰化系统（可选），降低拆包区氧气浓度。

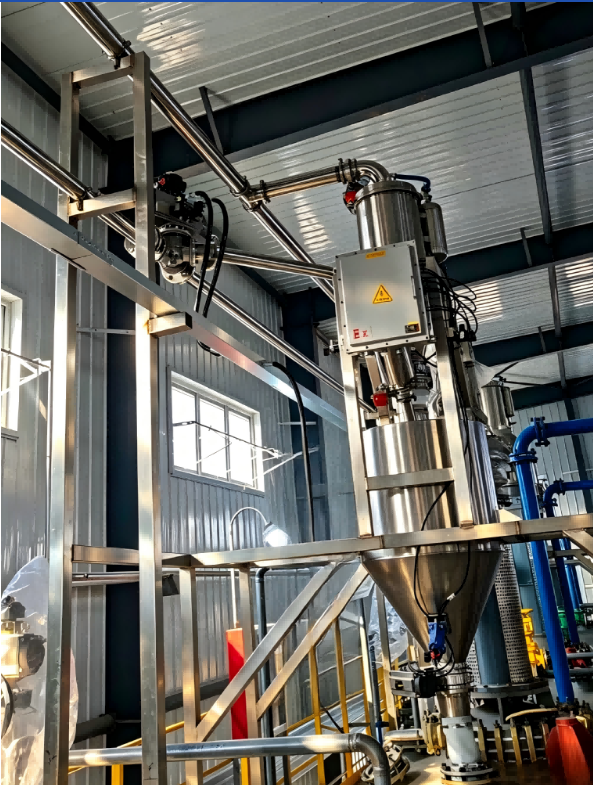

2. 连续式真空上料机

* 核心作用：通过负压气流将粉体从拆包机输送至缓存料仓。

* 关键技术：

- 采用文丘里真空发生器或防爆罗茨风机提供稳定负压；

- 过滤系统：配备PTFE覆膜滤芯，过滤精度≤0.3μm，阻燃防静电；

- 防堵设计：流化床装置或气动敲击器，确保粉体流动顺畅。

3. 罗茨风机与负压气源系统

* 选型要点：根据输送距离、粉体特性（堆积密度、粒径）计算风量风压；

* 防爆配置：

- 电机：Ex d IIB T4防爆等级；

- 叶轮：铝合金材质，避免金属碰撞火花；

- 消音器：降低运行噪音至<85dB。

4. 多级料仓协同控制

* 缓存料仓：缓冲物料波动，配备料位计与破拱装置；

* 计量料仓：集成高精度称重模块（精度±0.5%），实现定量给料；

* 受料料仓：终端接收装置，可选配搅拌、加热等功能模块。

5. PLC控制系统

* 核心功能：

- 全流程自动化：一键启停、故障自诊断、参数远程监控（支持OPC/Modbus）；

- 安全联锁：粉尘浓度超标时自动触发紧急泄压+停机，并与车间DCS系统联动；

- 数据追溯：记录运行参数、报警日志，符合GMP/ATEX认证要求。

二、系统优势与防爆设计要点

1. 防爆性能保障

- 本质安全型设计：设备符合ATEX 2014/34/EU或GB 3836标准，电气元件防爆等级不低于Ex d IIB T4；

- 粉尘控制：全程密闭输送，粉尘浓度<1mg/m³，避免爆炸极限（MIT）触发；

- 静电消除：管道与设备接地电阻<4Ω，关键部位安装静电释放器。

2. 高效与节能

- 输送能力：单机**输送量可达10t/h，水平距离≤150m，垂直高度≤30m；

- 能耗优化：罗茨风机搭配变频器，节能30%~50%。

3. 智能化运维

- 模块化设计：快速更换易损件（如滤芯、密封圈）；

- 预测性维护：通过振动、温度传感器预判设备状态。

三、典型应用场景

1. 锂电池材料：磷酸铁锂、石墨烯等易燃易爆粉体的无氧输送；

2. 精细化工：染料、农药中间体的防交叉污染投料；

3. 制药行业：API原料药的GMP级密闭转运。

防爆粉体负压气力输送系统通过模块化设计、智能控制与本质安全技术，解决了高危险性粉体输送的行业痛点。未来，随着物联网与AI算法的深度集成，该系统将进一步向无人化、自适应方向发展，为工业4.0时代的安全生产提供核心保障。

注：系统设计需根据物料特性（如吸湿性、黏附性、爆炸指数Kst值）定制化选型，建议联合设备供应商与防爆认证机构进行风险评估。

防爆粉体输送系统核心设备：吨袋拆包机与真空上料机

在锂电池材料、染料中间体等易燃易爆粉体输送中，防爆型吨袋拆包机通过氮气惰化与防静电设计，确保无尘拆包；连续式真空上料机采用文丘里负压技术，实现密闭输送，粉尘浓度低于1mg/m³...

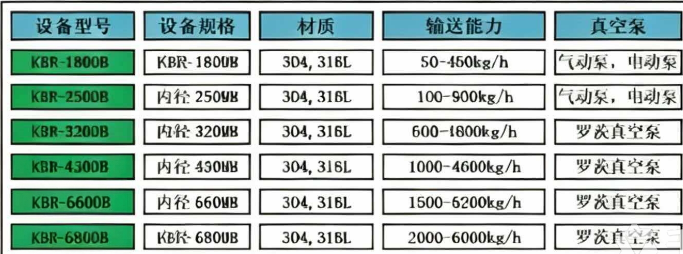

设备参数
